MK022 Fanless Rackmount Adapter

Fanless Rackmount Adapter Manual

Product Overview

Introduction

The MK022 Fanless Rackmount Adapter is a 2U rackmount shelf specifically designed to securely mount select OnLogic systems in a standard 19-inch rack environment.

The MK022 Rackmount Adapter utilizes add-on mounting brackets for simple installation of OnLogic systems of various sizes and mounting configurations.

Package Contents & Compatibility

MK022 and the respective add-on system mounting kits include the hardware needed to install OnLogic systems into a standard 19 in server rack. Package contents are as noted in the table below:

OnLogic MK022 Rackmount Adapter
Package Contents

Base Kit

Base chassis kit for our Fanless Rackmount Adapter. Includes rackmount and mounting hardware to install in a rack

  • 4x M5 cage nuts

  • 4x M5, L = 15 mm screws

MK022-BRKT-HX300-K

Base Rackmounting Hardware kit including HX300 System Bracket Accessories included:

  • 4x M5 Cage Nuts (Rackmount)

  • 4x M5 Screws(Rackmount) 1x HX300 Mounting Bracket

  • 4x M3, L = 6 mm Screws (For System mounting to Bracket)

  • 2x M4 L = 6 mm Screws (For Mounting Bracket to Rackmount)

MK022-BRKT-HX401-K

Base Rackmounting Hardware kit including HX401 System Bracket Accessories included:

  • 4x M5 Cage Nuts (Rackmount)

  • 4x M5 Screws(Rackmount) 1

  • x HX401 Mounting Bracket

  • 4x M3, L = 6 mm Screws (For System mounting to Bracket)

  • 2x M4 L = 6 mm Screws (For Mounting Bracket to Rackmount)

MK022-BRKT-HX500-K

Base Rackmounting Hardware kit including HX500 System Bracket Accessories included:

  • 4x M5 Cage Nuts (Rackmount)

  • 4x M5 Screws(Rackmount)

  • 1x HX500 Mounting Bracket

  • 4x M3, L = 6 mm Screws (For System mounting to Bracket)

  • 2x M4 L = 6 mm Screws (For Mounting Bracket to Rackmount)

MK022-BRKT-HX511-K

Base Rackmounting Hardware kit including HX511 System Bracket Accessories included:

  • 4x M5 Cage Nuts (Rackmount)

  • 4x M5 Screws(Rackmount) 1x HX511 Mounting Bracket

  • 4x M3, L = 6 mm Screws (For System mounting to Bracket)

  • 2x M4 L = 6 mm Screws (For Mounting Bracket to Rackmount)

MK022-BRKT-ML100-K

Base Rackmounting Hardware kit including ML100G System Bracket Accessories included:

  • 4x M5 Cage Nuts (Rackmount) 4x M5 Screws(Rackmount)

  • 1x ML100G Mounting Bracket

  • 4x M3, L = 6 mm Screws (For System mounting to Bracket)

  • 2x M4 L = 6 mm Screws (For Mounting Bracket to Rackmount)

MK022-BRKT-ML350-K

Base Rackmounting Hardware kit including ML350G System Bracket Accessories included:

  • 4x M5 Cage Nuts (Rackmount) 4x M5 Screws(Rackmount)

  • 1x ML350G Mounting Bracket

  • 4x M3, L = 6 mm Screws (For System mounting to Bracket)

  • 2x M4 L = 6 mm Screws (For Mounting Bracket to Rackmount)

Product Specifications

Exterior Features and Dimensions

MK022 Chassis

MK022 Mounting Brackets

Installation Instructions

The installation procedure for mounting a compatible OnLogic system to MK022 is functionally identical regardless of system model. The OnLogic HX511 is shown as an example for the purpose of this manual.

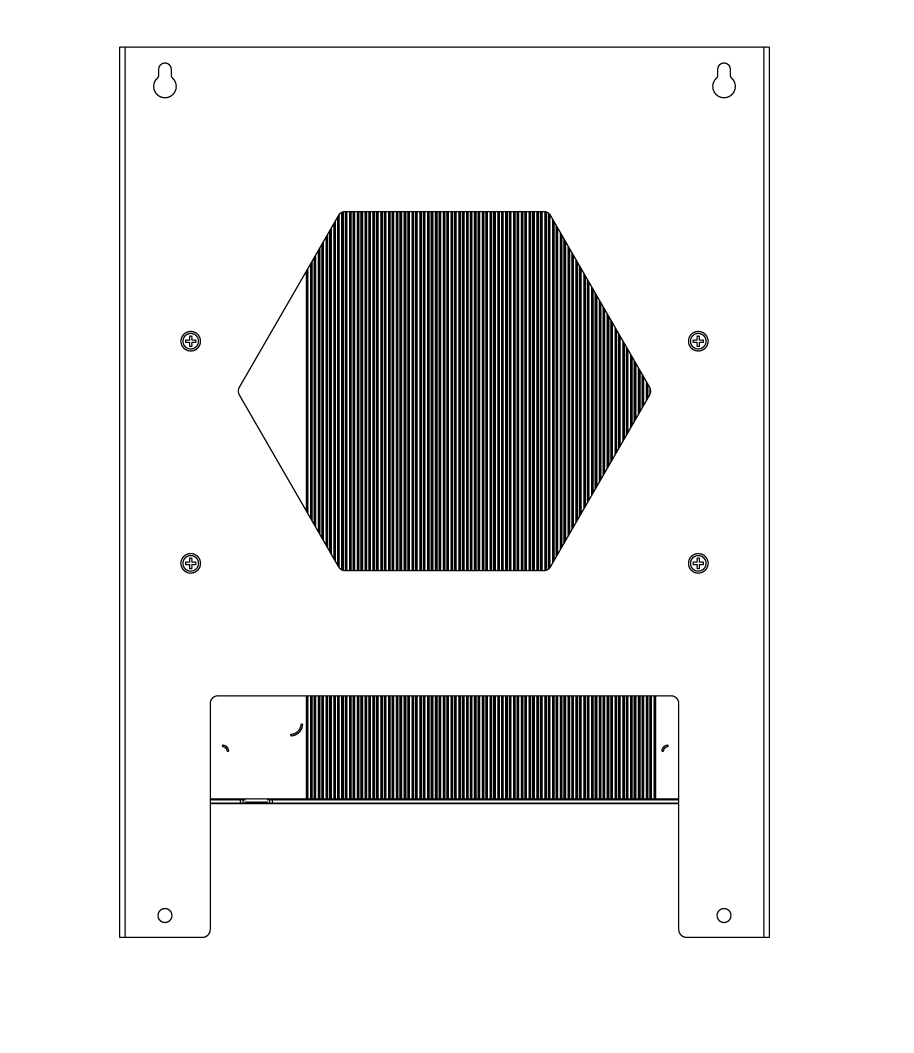

  1. Align the system mounting bracket to the bottom of the OnLogic system. Align the screw holes such that the countersunk screw holes face away from the system and are inline with the holes in the bottom face of the OnLogic system chassis. Secure the bracket to the system by using the 4x included M3x0.5 L = 6 mm screws from the mounting bracket kit.

  1. With the system mounted to the mounting bracket, align the keyhole slots of the bracket with the raised standoffs at the front of the MK022. Place the system/bracket over the standoffs through the keyhole slots, and push the assembly towards the rear of MK022 to fit into place.

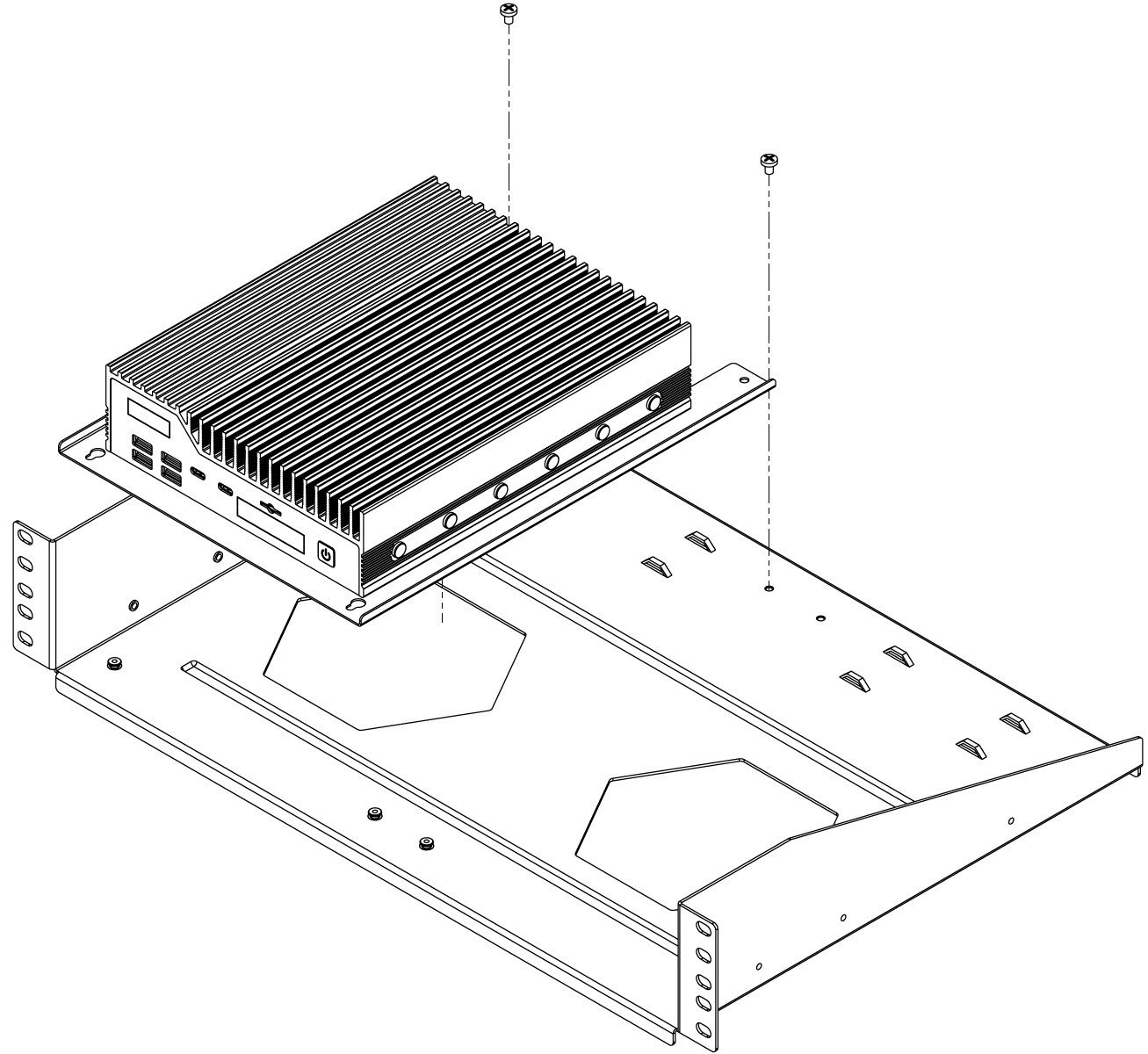

  1. Secure the system/bracket assembly to the MK022 using the 2x M4x0.7 L = 6 mm screws from the mounting bracket kit.

  2. Utilize the included 4x M5 Cage Nuts and 4x M5x0.8 L = 15 mm screws from the MK022 chassis kit to install the MK022 into a 19 in server. Follow enclosure/rack manufacturer instructions for mounting the MK022 securely into the rack to be used.

Optional: Cable retention features are present on the rear of the MK022 and can be used with zip-ties (not included).

Safety

Safe Use and Installation Instructions
  1. Care must be taken handling the device to prevent injury to self or possibility of damaging the unit.

  2. Read the entire manual before using the product.

  3. Install the device securely per users manual instructions.

  4. To protect against excessive RF exposure, maintain at least 20cm from any user and the RF antennas. Only use provided dual band antennas of 2dBi/2dBi gain.

  5. Wall or ceiling mounting device requires use of OnLogic mounting plate or bracket.

  6. Use M3x0.5mm Flat Head screws to attach mounting plate or mounting brackets to threaded holes on bottom or rear of chassis. Screws should be a minimum length of 4mm. Add 1mm of screw length for every mm of additional thickness of plate or bracket beyond 1.5mm.

  7. Caution, Hot Surface! It is normal for the unit to heat up and be hot to touch. Do not touch the heatsink area or enclosure during operation and 30 minutes after shutdown allowing the unit to cool down.

  8. Ambient operating temperature must be between 0 °C to 50 °C with a non-condensing relative humidity of 10-85%.

  9. The device can be stored at temperatures between -10 °C to 85 °C. Note: Unit must be stabilized within operating temperature before use, minimum 3HR.

  10. Keep the device away from liquids and flammable materials. Not to be installed in a hazardous environment.

  11. Do not clean the device with liquids. The chassis can be cleaned with a dry cloth or duster only. To prevent injury to self and/or damage to the device the unit must be powered down and all connecting power and other peripherals shall be disconnected prior to cleaning.

  12. Allow adequate space around all sides of the device for proper cooling and to not exceed its maximum operating temperature limit. If the device is mounted to a vertical surface then recommended device orientation is such that heatsink fins allow air to rise unobstructed. Alternative orientations may result in reduced operational temperature range.

  13. This device is intended for indoor operation only.

  14. Caution, Risk of Electric Shock! Unit is powered by low voltage DC (Direct Current) only! Do not connect AC (Alternating Current) into the device!

  15. To power the device use only UL ITE Listed external power supplies with DC output of 12-24VDC, see specs for details.

  16. Wiring methods used for the connection of the equipment to the mains supply shall be in accordance with the National Electrical Code, NFPA 70, and the Canadian Electrical Code, Part I, CSA C22.1.

  17. Allow ample space for terminal block wiring connections such that the wires do not bend and are protected from accidental damage.

  18. Install the device only with shielded network cables.

  19. The installer should be experienced in aftermarket installation and familiar with general practices for installing electronics.

  20. Radio device is not intended for emergency service use.

  21. Service and repair of the device must be done by qualified service personnel. This includes, but is not limited to, replacement of the CMOS battery. Replacement CMOS battery must be of the same type as the original.

  22. Proper disposal of CMOS battery must comply with local governance.

  23. Product must only be connected to a certified router, switch or similar network equipment

  24. Product is intended for indoor use only.

  25. Product cannot be connected to the public network.

  26. This equipment is not suitable for use in locations where children are likely to be present.

WARNING: There is danger of explosion if the CMOS battery is replaced incorrectly. Disposal of battery into fire or a hot oven, or mechanically crushing or cutting of a battery can result in an explosion.

Précautions et guide d’installation

Ne pas ouvrir et modifier l'appareil ! L'appareil est conforme à diverses exigences nationales et internationales en matière de sécurité, de CEM et d'environnement selon diverses normes.

La modification de l'appareil peut annuler les certifications, la garantie et/ou causer des blessures à l'utilisateur.

  1. Des précautions doivent être prises lors de la manipulation de l'appareil pour éviter de se blesser ou d'endommager l'appareil.

  2. Lisez l'intégralité du manuel avant d'utiliser le produit.

  3. Installez l'appareil en toute sécurité selon les instructions du manuel de l'utilisateur.

  4. Pour vous protéger contre une exposition RF excessive, maintenez au moins 20 cm de tout utilisateur et des antennes RF. Utilisez uniquement les antennes double bande fournies avec un gain de 2 dBi/2 dBi.

  5. Le dispositif de montage mural ou au plafond nécessite l'utilisation d'une plaque ou d'un support de montage. La plaque ou le support doit être en métal et avoir une épaisseur minimale de 1 mm.

  6. Utilisez des vis à tête plate M4x0,5 mm pour fixer la plaque de montage ou les supports de montage aux trous filetés au bas ou à l'arrière du châssis. Les vis doivent avoir une longueur minimale de 4 mm. Ajoutez 1 mm de longueur de vis pour chaque mm d'épaisseur supplémentaire de plaque ou de support au-delà de 1,5 mm.

  7. Attention surface chaude! Il est normal que l'appareil chauffe et soit chaud au toucher. Ne touchez pas la zone du dissipateur thermique ou le boîtier pendant le fonctionnement et 30 minutes après l'arrêt pour permettre à l'unité de refroidir.

  8. La température ambiante de fonctionnement doit être comprise entre 0 °C et 50 °C avec une humidité relative sans condensation de 10 à 85 %.

  9. L'appareil peut être stocké à des températures comprises entre -10 °C et 85 °C. Remarque : L'unité doit être stabilisée à la température de fonctionnement avant utilisation, minimum 3 heures.

  10. Gardez l'appareil à l'écart des liquides et des matériaux inflammables. Ne pas installer dans un environnement dangereux.

  11. Ne nettoyez pas l'appareil avec des liquides. Le châssis peut être nettoyé uniquement avec un chiffon sec ou un plumeau. Pour éviter de se blesser et/ou d'endommager l'appareil, l'appareil doit être éteint et toutes les alimentations et autres périphériques doivent être déconnectés avant le nettoyage.

  12. Prévoyez un espace suffisant autour de tous les côtés de l'appareil pour un refroidissement correct et pour ne pas dépasser sa limite de température de fonctionnement maximale. Si l'appareil est monté sur une surface verticale, l'orientation recommandée de l'appareil est telle que les ailettes du dissipateur thermique permettent à l'air de monter sans obstruction. Des orientations alternatives peuvent entraîner une plage de températures de fonctionnement réduite.

  13. Cet appareil est destiné à une utilisation en intérieur uniquement.

  14. Attention, risque de choc électrique ! L'unité est alimentée uniquement par une basse tension CC (courant continu) ! Ne connectez pas le courant alternatif (courant alternatif) à l'appareil !

  15. Pour alimenter l'appareil, utilisez uniquement des alimentations externes répertoriées UL ITE avec une sortie CC de 12-24 VCC, voir les spécifications pour plus de détails.

  16. Les méthodes de câblage utilisées pour le raccordement de l'équipement à l'alimentation secteur doivent être conformes au Code national de l'électricité, NFPA 70, et au Code canadien de l'électricité, Partie I, CSA C22.1.

  17. Prévoyez suffisamment d'espace pour les connexions de câblage du bornier afin que les fils ne se plient pas et soient protégés contre les dommages accidentels.

  18. Installez l'appareil uniquement avec des câbles réseau blindés.

  19. L'installateur doit avoir de l'expérience dans l'installation de pièces de rechange et être familiarisé avec les pratiques générales d'installation de composants électroniques.

  20. L'appareil radio n'est pas destiné aux services d'urgence.

  21. L'entretien et la réparation de l'appareil doivent être effectués par un personnel qualifié. Cela inclut, mais sans s'y limiter, le remplacement de la batterie CMOS. La batterie CMOS de remplacement doit être du même type que celle d'origine.

  22. L'élimination appropriée de la batterie CMOS doit être conforme à la gouvernance locale.

  23. Le produit doit uniquement être connecté à un routeur, un commutateur ou un équipement réseau similaire certifié

  24. Le produit est destiné à une utilisation en intérieur uniquement.

  25. Le produit ne peut pas être connecté au réseau public.

  26. Cet équipement n'est pas adapté à une utilisation dans des endroits où des enfants sont susceptibles d'être présents.

ATTENTION: Il existe un risque d'explosion si la pile CMOS n'est pas remplacée correctement. L'élimination de la batterie dans le feu ou dans un four chaud, ou l'écrasement ou le découpage mécanique d'une batterie peut entraîner une explosion.
